Introducció

Aquí us explicarem com construir una antena Pringles. Les antenes Pringles aconsegueixen millorar la transmissió/recepció del dispositiu wifi que disposem. Aquesta antena es vàlida para la freqüència de 2.4 GHz, la que utilitzen les xarxes 802.11b/g.

El funcionament d’aquest tipus d’antena es focalitzar la radiació de l’antena per a que sigui més directiva i aprofitar tota la seva potència en la direcció que ens interessa.

Materials necessaris

• 10 volanderes de 10mm de diàmetre
•  5 volanderes de 30 mm de diàmetre
• 10 rosques de 4 mm de rosca
•  1 barra de ferro amb rosca de 4 mm de diàmetre
•  1 tub de patates Pringles
•  1 connector tipus N
•  1 tros (de cable) de coure d’uns 5 cm de longitud i de 1.5 mm de diàmetre

Passos de fabricació

1 ) Construcció del col·lector

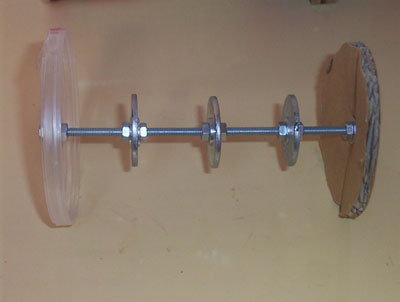

El col·lector està format per un tros de la barra de ferro amb rosca de 4 mm de longitud aproximadament la longitud d’ona de la freqüència de treball (λ), és a dir, entre 122 i 124 mm dependent del canal.


En aquest tros de barra hi enroscarem les 5 volanderes de 30 mm separades 1/4λ (uns 3 cm aproximadament). Com que  el diàmetre interior de les volanderes de 30 mm és massa gran per les rosques que disposem, farem servir les voladeres de 10mm per adaptar-ho i poder fixar-les.
És a dir, el nostre col·lector estarà format per 5 seccions de rosca - volandera de 10mm - volandera de 30mm – volandera de 10mm – rosca.

2) Adaptació del tub de Pringles

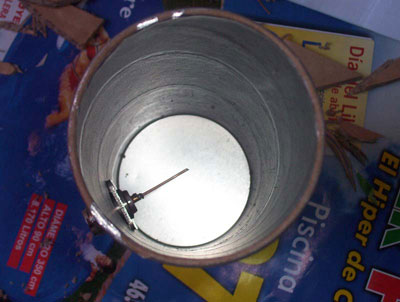

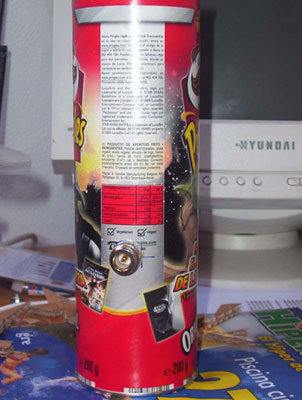

Caldrà fer un forat de al lateral a uns 8cm de la base on hi posarem el connector tipus N amb uns 5cm de coure.

Possible variació:

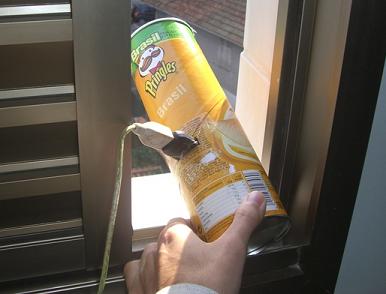

Si el dispositiu wifi de que disposeu és un adaptador usb, podeu fer servir el mateix adaptador per a entrar la senyal a l’antena, enlloc de fer servir el connector N més el cable:

3) Resultat

Un cop tenim el tub amb el connector i el col·lector fabricat només cal introduir el col·lector al tub i connectar la nova antena al dispositiu wifi.
